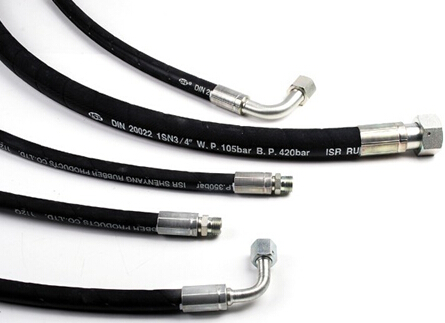

膠管管接頭>>詳情
產品介紹
材質: 碳鋼、不銹鋼
威真公司經營范圍：DIN2353標準膠管接頭、ISO8434油管接頭、SAEJ514液壓油管接頭、扣壓式接頭、液壓膠管接頭等
分類:
液壓膠管管端或管接頭通常由它們所連接的設備的油口所決定，并且設備的產地對管接頭的型式有很大的影響。液壓管路連接件發展到現在，雖然已經對連接件的型式作過許多標準化和優化的工作，但是仍然存在各種不同的連接系統。其主要原因是各種不同的國家及國際標準或者甚至因?yàn)榭蛻舻奶厥庖蠡蚰承┨囟ǖ氖袌?chǎng)的,大體上說，雖然液壓系統連接件的標準有許多但目前主要還是以下幾種.
|
國際標準
|
-(公制）
|
|
德國
|
-(DIN)
|
|
英國
|
-(BSP)
|
|
法國
|
-(GAS & Metric)
|
|
北美
|
-(SAE)
|
|
日本
|
-(JIS)
|
正確安裝方式:
為了確保軟管接頭帶旋轉螺母端與相應的過渡接頭連接密封的可靠性，軟管旋轉螺母的連接需按下面的方式來進行，
這一點與鋼管的裝配有很大的不同。(本指南不適用于ORFS接頭的安裝)
金屬與金屬接觸密封 將螺母用手?jǐn)Q緊，然后再用扳手加擰1/4圈。
O型圈密封彈性密封 將螺母用手?jǐn)Q緊，然后再用扳手加擰1/4圈。
在軟管接頭與相對應的接頭體擰緊前，應保證軟管布排正確。
軟管接頭型式的確定：
一般來說，軟管接頭能夠通過其外觀、密封表面型式、螺紋型式來確定。下文將介紹如何通過軟管接頭的外觀型式來確定其型式。
確定密封型式:
–螺紋
–O型圈
–配合角度或金屬－金屬連接
–帶O型圈及相互配合的角度
螺紋
外螺紋和內螺紋連接后其牙型之間的擠壓可形成密封，典型的螺紋密封連接型式為錐螺紋密封。

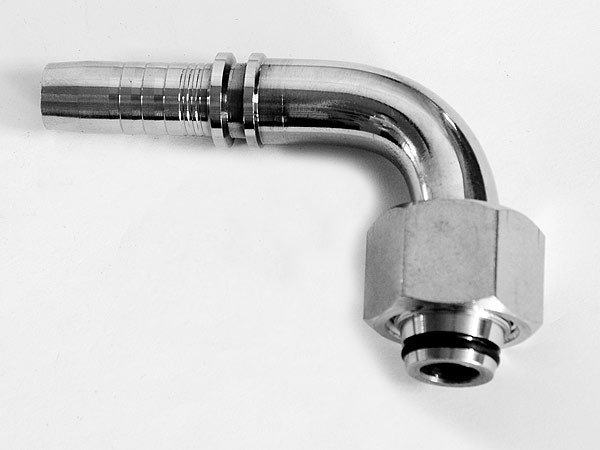

O型圈
外螺紋接頭上的O型圈擠壓在相應的內螺紋配合面上形成了密封，在高壓系統里通常采用這種密封型式。
配合角度或金屬與金屬硬密封
螺紋鎖緊后，一定角度的金屬斜面相互契合并緊密的擠壓在一起產生形變后形成密封。
帶O型圈的斜面
這種接頭將金屬斜面密封和O型圈密封兩種方式結合在一起，當鎖緊螺母時，密封面相互契合，并使O型圈在兩者之間變形。
確定螺紋型式
各種接頭的螺紋從外表上看起來都比較類似，為了正確的分辨各種不同的螺紋 ，必須按下面的方法對螺紋進行測量。
螺距規使用螺距規能較為直觀的測量出螺紋的螺距。并注意公制螺距規和英制螺距規的區
別：公制螺距規上標識的值為公制螺紋的螺距，而英制螺距規上標識的值為一英寸長度內的螺牙數。

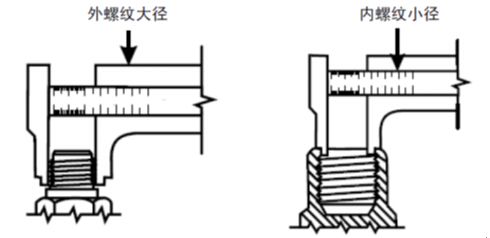

測徑法
可使用游標卡尺來測量外螺紋的大徑和內螺紋的小徑，以便進一步的確定螺紋。
