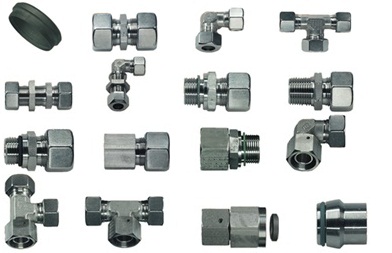

產品介紹
卡套接頭材質：碳鋼、不銹鋼、黃銅
威真公司經營范圍：碳鋼卡套接頭、不銹鋼卡套接頭、穿板接頭、鉸接接頭、24°錐接頭、單卡套接頭、雙卡套接頭等
最大工作壓力：L系列：315bar；S系列：630bar
最大工作溫度：250℃
最重要的特性及給客戶帶來的好處：
1. 零件符合DIN 2353/DIN ENISO 8434-1
2. L系列獨特的最大能力，公稱壓力315Bar；S系列的最大能力，公稱壓力630Bar
3. 若采用Walterscheid預裝機，使卡套100%切入，確保質量穩定
4. 特制的鍍銀螺母
5. 可以在狹小的安裝條件下裝配
6. 大大降低了裝配成本
7. 裝配時間減少了50%
8. 獨特的終裝狀態，扭矩急劇增大
9. 可控式終裝消除了可能的錯誤，確保產品可靠
一個優良的卡套管接頭可以做到：
-可用于真空及高壓液體系統
-可在低溫狀態下工作保證密封
-在管子的最高額定溫度下持久的密封
-可重復拆裝且保證密封
"VZEN"卡套管接頭的這些性能使其廣泛應用于液壓機械、工程機械、風電、冶金、船舶、造紙、石油化工、氣體等行業。
簡介
自30年代初埃米托（Ermeto)在德國發明卡套式管接頭以來，卡套式管接頭因其特有的裝配方便（僅需兩把扳手）而廣受歡迎。今天，卡套式管接頭是世界上使用最為廣泛的一種管接頭。
卡套式管接頭是為公制管子設計的，歷史上曾經依照德國標準D1N3861，D1N3859，和D1N2353，現在這些標準已被國際標準1SO8434所取代。
卡套式管接頭以體積小，壓力等級高而著稱。分為低壓、中壓和高壓三個系列（11，1，S系列），這樣使得各種不同的應用場合可以實現最經濟化和空間最小化的方案。
威真鋼管接頭產品包括公制卡套與彈性密封結合、漸進式卡套接頭（金屬密封）、成型管與彈性密封、O形圈平面密封、24°錐焊接接頭，37°擴口及管路過渡接頭。另外，我們也提供英制管卡套式接頭、銅接頭及日式J1S接頭。
我們可以提供各種制式的螺紋，如1SO6149，公制M， BSPP，BSPT，NPT，UNF，SAE及法蘭接頭。
不銹鋼接頭可提供螺母，尺寸大于12S螺母螺紋可鍍銀，小尺寸螺母涂蠟。漸進式卡套接頭減少了在高壓下管路系統的泄漏。這個性能是由卡套在受控條件下逐漸切入鋼管而實現的。

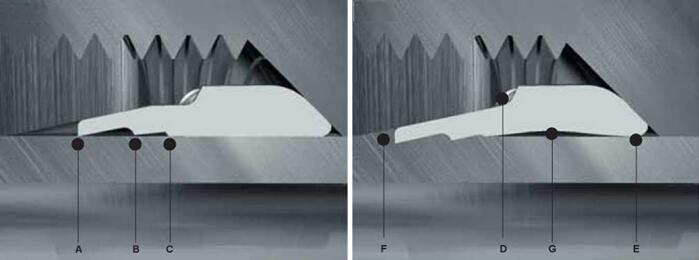

如下圖所示，卡套的前刃A和后刃B相繼切入鋼管，當兩個刃 口都切入到設計深度時，止動邊C及新的過擰緊保護D限 制了刃口過量切入對管子造成損傷的可能性。另外， 卡套肩部特殊的凹部使裝配得以穩定控制。
由于雙刃口及止動部位的設計，漸進式卡套在刃口部位有A、B、C三個點與鋼管接觸，使一切作用于卡套 的應力在多個接觸點處均勻分配。加上卡套尾環E抱緊鋼 管后對于管路振動的阻尼作用，使得漸進式卡套具有特別優良的耐沖擊和振動性能。
止動及防過擰緊設計使在擰緊的過程中產生非常明顯的力矩劇增。裝配后，鋼管材料由于被切入后而明顯的隆起部位F必須全部覆蓋后第一個刃口前部。
卡套接頭的組成

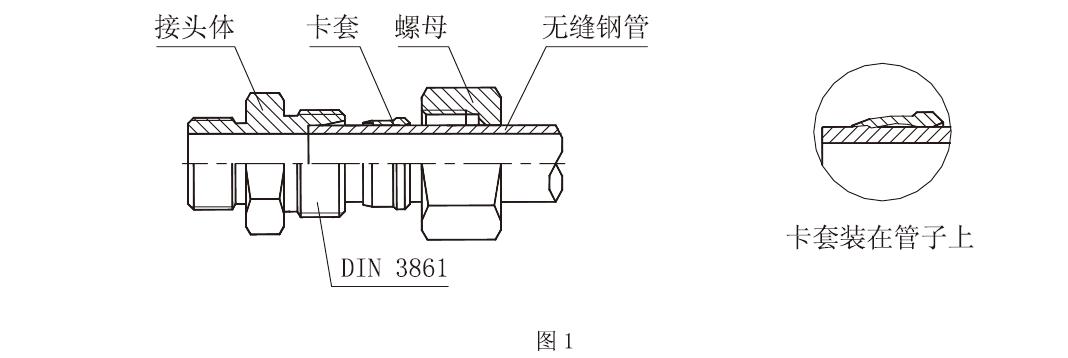

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊 螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。見圖1。
卡套接頭的裝配
1.鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如 果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2.把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3.在接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體，（管子一定要插到底）用手旋緊螺母。
4.用扳手再旋緊螺母1-1/2圈即可。（如果管子壁較薄，還應再多旋緊一些。）
重復安裝
所有的卡套接頭都可以多次重裝，但要保證零件無損壞且清潔。
1.把管子插入接頭體直至卡套貼緊接頭體內錐面，用手抒緊螺母。
2.用扳手抒緊螺母，直至抒緊力矩急劇增大，再抒緊1/4至1/2圈即可。
3.檢查 可拆下管子檢查裝配是否合乎要求:卡套端部的管子上應該有均勻的輕微凸起。卡套不能前后滑動， 但允許有輕微轉動。
泄漏原因
發生泄漏的常見原因有以下幾條：
1.管子沒插到底。
2.螺母沒有抒緊。
3.管子外表刮傷或管子不圓。
4.管子太硬。
