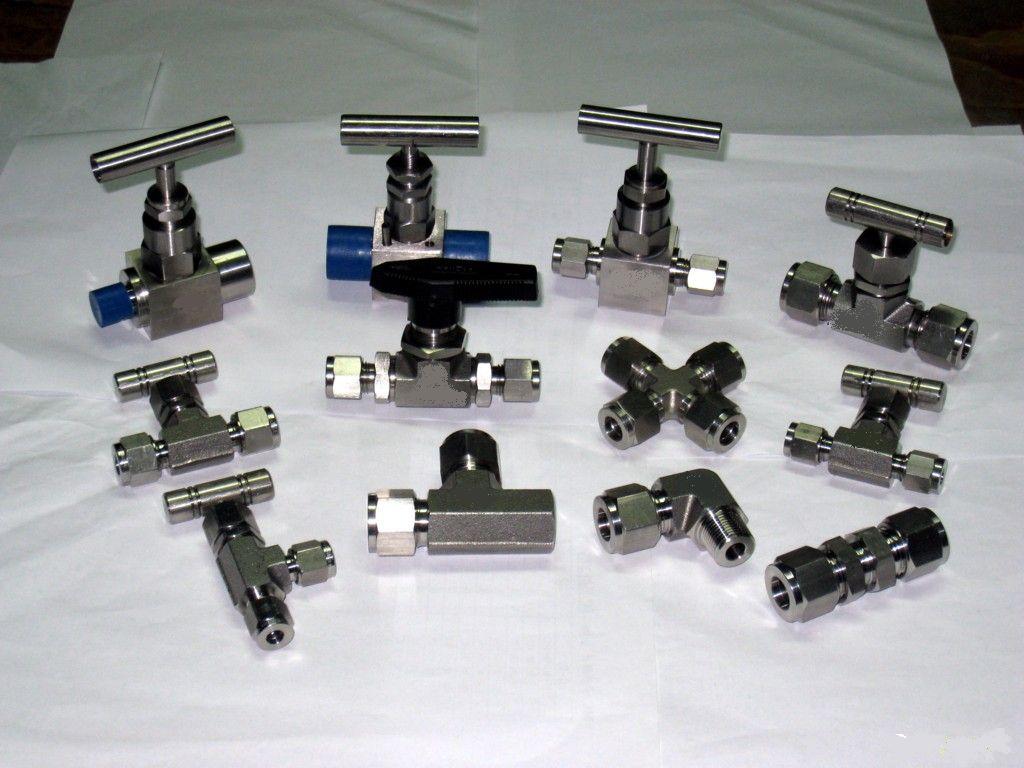

儀表閥組

材質：不銹鋼304（0Cr19Ni9）、不銹鋼316L(00Cr17Ni14Mo2)、不銹鋼316Ti、不銹鋼321(1Cr18Ni9Ti)

威真公司經營范圍：不銹鋼儀表球閥、不銹鋼針型閥、不銹鋼仿美球閥、不銹鋼焊接式球閥、儀表針閥、儀表閥組.

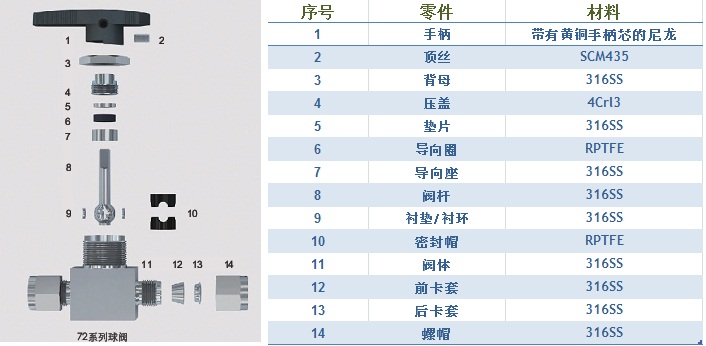

一、儀表球閥

簡介：球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

優勢：

– 最大工作壓力可達：207 bar (3000 psig)

– 工作溫度范圍：-54°C 至 148°C (-65°F 至 300°F)

– 可提供開關、切換和交叉轉換功能的 2 通、3 通、4 通、5 通、6 通、7 通閥門

– 一體式閥體和一體式球形閥桿

– 球閥無死區

– 頂入式設計可使系統放心的在線檢查和調整

– 活動負載設計可改善熱循環性能且可補償填料磨損

– 可提供任何的合理接口形式

– 氣動或電動執行器可供選擇

– 手柄顏色可供選擇

– 每個端口都可承受全操作壓力

– 每個閥門均以最大工作壓力的氮氣做密封性測試

–可提供直通和直角型連接；

–可用于面板安裝；

–廣泛應用于多種流體系統領域；

–提供公制2mm～14mm，英制1/16in.～3/4in.卡套及管螺紋接口。

特別說明：

1.儀表球閥僅適合10℃～65℃溫度區間的交變工作溫度，以及高至90℃的恒定工作溫度； （低補償型的交變工作溫度為-10℃～65℃）

2.球閥的設計限于全開或全閉位置工作；

3.球閥一段時間內未進行開關操作時，初始操作扭矩會較大；

4.儀表球閥會因為交變溫度過大喪失其初始填料密封力；

5.在閥門使用壽命期限內可能需要進行填料調節以防止泄露，尤其是發現手柄扭矩顯著降低時更需要。

6.測試：76系列、77系列產品出廠前均100%通過500psig（3.4bar）氮氣壓力檢測；

其余系列球閥產品出廠前均100%通過7MPa氮氣壓力檢測；

7.清潔和包裝：產品出廠前均經過100％清洗和包裝；

二、針型閥

針型閥是一種可以精確調整的閥門，用途較廣。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

1.工作原理：

任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥,蝶閥,針型閥等等.
針型閥針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

2.參數：

公稱通徑6~40mm
壓力范圍1.6～42.0MPa
適用介質水、油品、蒸汽、石油氣等
制造標準GB ANSI JIS

3.防腐方法:

首先閥體的防腐蝕，主要選用材料為不銹鋼，碳鋼。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。選擇閥體材料的難處，還在于不能只考慮腐蝕問題，同時必須考慮耐壓耐溫能力，經濟上是否合理，購買是否容易等因素。其次是采取襯里措施，如襯鉛、襯鋁、襯工程塑料、襯天然橡膠及各種合成橡膠等。如介質條件許可，這倒是一種節約的方法。再次，在壓力、溫度不高的情況下，用非金屬做閥門主體材料，往往能十分有效地防制腐蝕。此外，針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。


4.安裝注意事項:

1）、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。

5.選用原則:

1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
