材質：金屬部分：碳鋼或不銹鋼

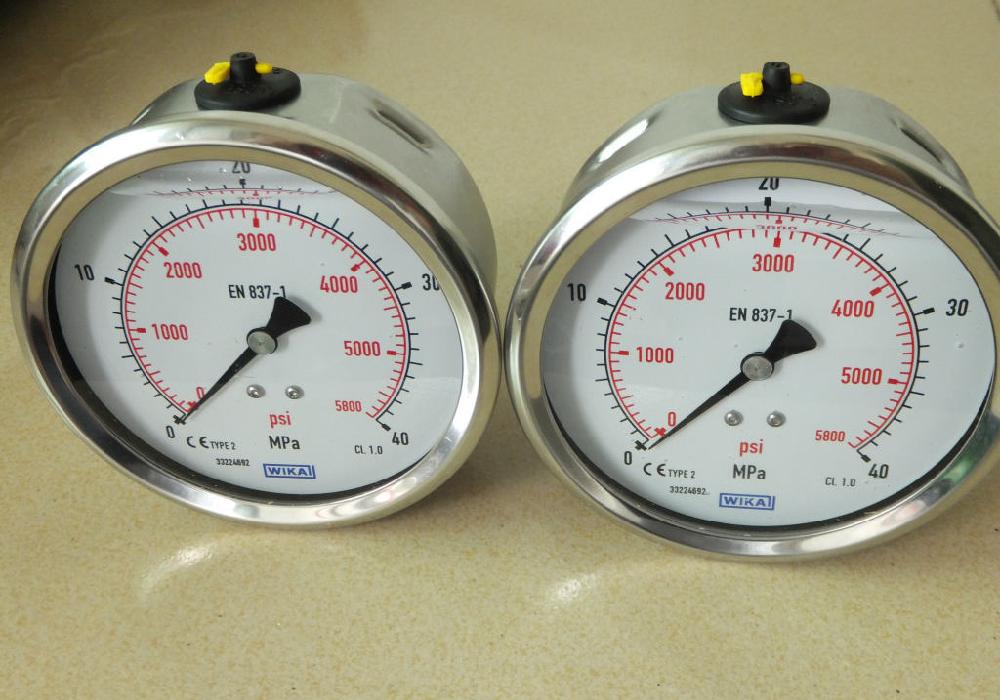

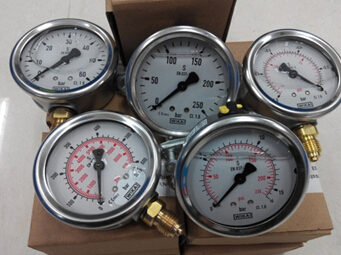

簡介：壓力表（英文名稱：pressure gauge）是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表，應用極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性，使得機械式壓力表得到越來越廣泛的應用。

1、原理：壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

2、構造：

溢流孔：若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。注：為了保持溢流孔的正常性能，請?jiān)诒砗竺媪舫鲋辽?0mm的空間，不要改造或塞住溢流孔。

指針：除標準指針外，其他指針也是可選的。（零調指針最大值指針或設定指針）請?jiān)谶x型表中列出。

玻璃面板：除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。



性能分類：普通型（標準）、蒸汽用普通型（M）、耐熱型（H）、耐振型（V）、蒸汽用耐振型（MV）耐熱耐振型（HV）。用途區分參考JIS7505波登管壓力表標準。

處理方式：禁油/禁水處理…在制造時除去殘留在接液部的水或油。

外裝指定：殼體顏色…除標準色以外，清特別注明。

節流閥：（可選）為了減小脈動壓力，節流閥安裝在壓力入口處。

脈動壓力：由于壓力發生器中泵的脈動特性，使壓力表的特診曲線振幅較大。這對壓力表是非常有害的。

連接方式：本產品連接部有三種連接方式：

釬焊…用于銅類材質的連接

銀銅釬焊…用于銅類材質和不銹鋼材質之間連接

TIG焊接…用于不銹鋼材質之間連接



1. 壓力表表盤直徑：可以默認為是壓力表外殼直徑，一般比較常用的是40MM、50MM、63MM、75MM、100MM、150MM、200MM。

2.壓力表外殼材質：一般壓力表外殼材質會有ABS塑殼壓力表、銅殼壓力表、聚丙烯外殼壓力表、碳鋼殼壓力表（鐵殼壓力表）、304不銹鋼壓力表，具體的壓力表材質選用可依實際使用環境來選擇壓力表外殼材質。

3.壓力表連接方式：壓力表連接方式分為軸向壓力表(背部連接壓力表)、徑向壓力表(底部連接壓力表)等，根據具體的情況選型，如果是面板安裝的，軸向的可以選前法蘭邊或后帶固定支架，徑向的可以選前法蘭邊或后固定邊等等。

4.壓力表壓力測量介質：壓力表的接液材質一般只有兩種(標準)，即銅合金和316不銹鋼，如果你所測量的介質對這兩種不適合或腐蝕，那就可以選用壓力表同化學密封共同使用(化學密封的作用是不影響壓力測量元件對介質壓力表測量的情況下有效的阻止測量介質與測量元件接觸，從而起到保護測量元件，也起來延長測量元件的壽命)。

5.壓力表液體填充：在一些機械運震動比較大的環境中，一般使用的多壓力表表盤里面都填充了液體，其實這些液體的主要作用就是增加阻力，有效的阻止壓力表指針不停的震動，這樣就可以很準確的讀取壓力值，一般在泵附近或震動比較厲害的環境中比較常用。

6.壓力表介質溫度：一般銅合金的測量元件的測量介質溫度最高為+80度，不銹鋼壓力表為+200度。但是如果你選用的壓力表為充液耐震的壓力表，此時的介質最高溫度只能達到+100度，如果溫度過高，但是又要耐震，我們采用的辦法就是冷凝彎。

7.壓力表量程范圍：由于壓力表是通過測量元件的變形，通過放大機構來帶動指針的轉動，從而顯示壓力值，我們?cè)谶x測量范圍的時候也要注意，一般測量的最大壓力為壓力表的量程的3/4或2/3是最理想的，如果選大了，指針的變化小，讀取出的壓力值就不準確了，如果小了，壓力表會由于過載而損壞。
