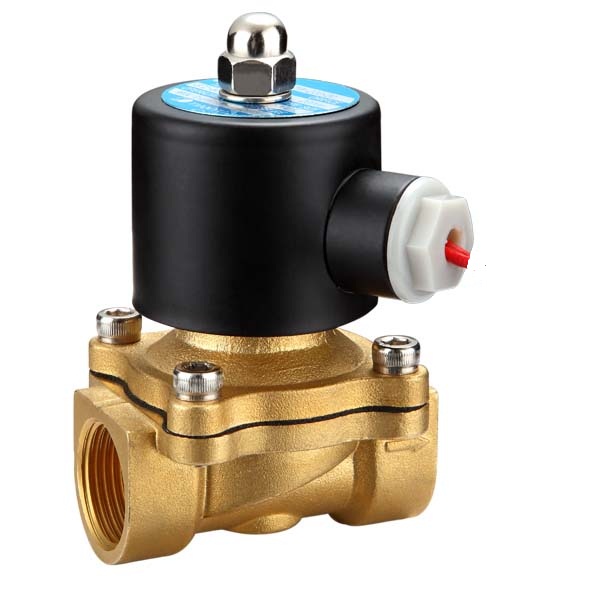

電磁閥

材質：鑄銅、球墨鑄鐵、不銹鋼

威真公司經營范圍：電磁閥、液壓電磁閥、電磁換向閥、氣動電磁閥、直動式電磁閥、先導式電磁閥、二位三通電磁閥、ODE（意大利原裝進口）電磁閥等

簡介：電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

隸屬行業：工控、工業

主要特點：安全、方便、型號多、用途廣

常用種類：?jiǎn)蜗蜷y、安全閥、方向控制閥等

選用原則：適用性、可靠性、安全性、經濟性

分類：

一、從原理上分：

1.直動式電磁閥原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

2.分步直動式電磁閥

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。

3.先導式電磁閥

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。

二、從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

三、按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃?xì)怆姶砰y、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。



常見故障

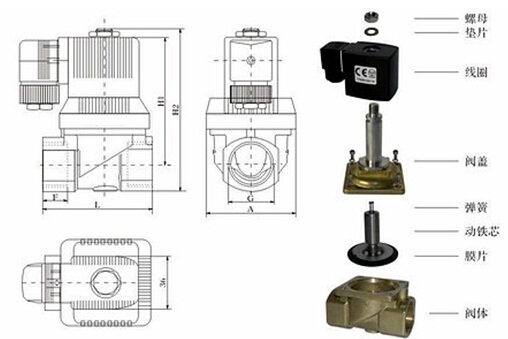

電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成；閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們?cè)谏a(chǎn)中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。

電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：

1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。

2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。

3、電磁閥卡住：電磁閥的滑閥套與閥芯的配合間隙很小（小于0.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。

4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當?shù)臅r(shí)機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
