不銹鋼雙卡套接頭

材質：不銹鋼304（0Cr19Ni9）、不銹鋼316L(00Cr17Ni14Mo2)、不銹鋼316Ti、不銹鋼321(1Cr18Ni9Ti)

應用行業：雙卡套管接頭廣泛地應用于半導體、儀器儀表、 石油化工、電力、核電、氣體等行業。

威真公司經營范圍：不銹鋼單卡套接頭、不銹鋼雙卡套接頭、不銹鋼螺紋卡套接頭、不銹鋼氣動卡套接頭、不銹鋼水路卡套接頭

特點：對比于螺紋、擴口、單卡套接頭等接頭形式，雙卡套管接頭是一種兼顧密封及安全的小口徑管道連接件。一個優良的雙卡套管接頭可以做到：

-> 承受高達管子爆破的壓力而不泄漏。

-> 可用于真空及高壓液體系統。

-> 可在低溫狀態下工作保證密封。

-> 在管子的最高額定溫度下持久的密封。

-> 可重復拆裝且保證密封。

工作原理：

雙卡套接頭的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的連接件。適用于油、氣、水等管路連接。

制造標準：GB3733.1～3765-83

公稱壓力：25MPa.40MPa

適用溫度：≤450℃

適用介質：油、水、氣等非腐蝕性或有腐蝕性介質

制造材料：304 316 20#

配管：Φ4～Φ42的普通級精度無縫鋼管

錐管螺紋：ZG,G,NPT等

卡套接頭概述:

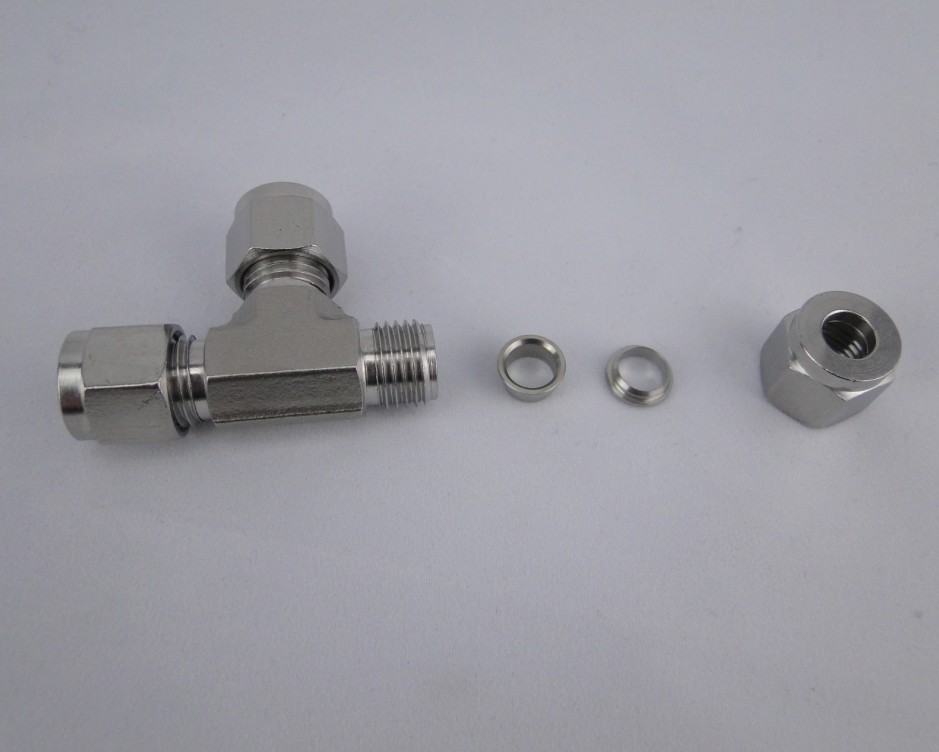

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。

安裝方法：

1.工具/原料：

卡套螺母

后卡套

前卡套

本體





1． 通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。

2．接頭本體的尖端向內擠壓前卡套。

3．前卡套消除它的內徑與管子外徑間的公差。

4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。

5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。

6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
